產品概述

• 目前市場上主要有兩種類型的解決方案：基于FSK載波通訊技術和脈沖電流方式。他們的識別效果都不是很好。
• 基于FSK載波通訊技術的臺區識別儀的缺陷
• 基于FSK載波通訊原理的固有特性，這種臺式識別儀有其缺陷，主要表現在如下兩大方面。

• a.識別距離的不確定性問題
• 對于同一條線路的不同時段有時可以接收到載波信號，有時卻無法收到，其主要原因在于低壓電網的不同時段用戶對電網產生的噪聲的強度不同，不同時段用戶載荷不同造成的線路阻抗不同，從而造成載波信號的嚴重衰減，無法穩定的遠距離傳輸，使得基于載波通訊原理的臺區識別儀無法可靠穩定識別。
• b.識別準確性問題
• 臺區變壓器存在共高壓、共地、共電纜溝的特點，F(xiàn)SK高頻載波信號容易產生信號串線、串開關、串臺區。
• 脈沖電流方式臺區識別儀的缺陷
• a.識別信號問題
• 由于瞬間電流的寬頻特性，而難以識別信號的大小，不能解決信號在開關間串?dāng)_的問題。
• b.瞬間電流過大問題
• 該方式的臺區識別儀使用時產生的電流高達一百多安，可能造成一些難以估計的問題。

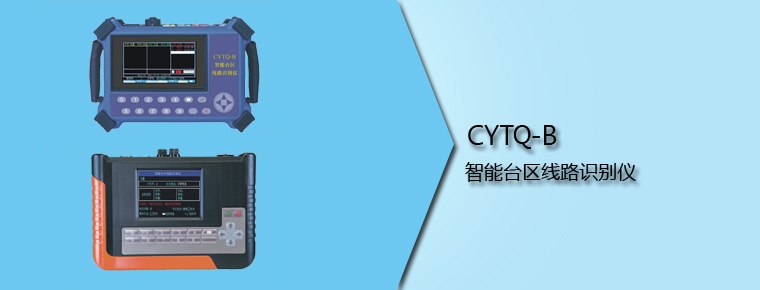

• 綜上所述，目前市場上無論是基于FSK載波技術的臺區識別儀產品，還是利用脈沖電流方式的臺區識別儀產品都無法勝任復雜的現場情況。為此我們研發了新一代“智能臺區線路識別儀”。

主要功能特點

• 該儀器是一種全數字化、多功能、智能化的識別儀，有主機和分機之分。
• a.過零點發送信號
• 分機在過零點發3.3毫秒的連續電流信號(固定頻率)，避開強干擾時刻。利用過零點特性，可以區分相別。
• b.信號為連續電流信號
• 連續電流信號占用很窄的頻帶，采用窄帶通訊的解調方法。頻帶外的信號，包括基頻到100次諧波電流，都不會影響主機的解調。
• c.阻帶特性好的窄帶濾波器
• 主機有阻帶特性非常好的帶通濾波器，將頻帶外的信號濾除。即使是 1000A的50Hz基頻電流信號，也不會影響接收性能。
• d.主機三信道三相同時解調
• e.主機工作模式分為分開關和分相別
• 分開關---一個鉗子鉗三相的火線。無論是那一相的信號，都可同時解調。
• 分相別---一個鉗子鉗一相的火線。主機只在此相電壓的過零點才接收數據，可以精確的區分出相別。
• f.分機有四種工作模式
• 發送信道有3種可選或者是選這3種的自動交替輪換，即：
• 1號信道---頻率最低的信道，為首選信道。
• 2號信道---在1號信道受干擾時使用。
• 3號信道---頻率最高的信道，在諧波影響1、2號信道時使用
• 交替信道---以上三種方式的依次自動輪換，在一個臺區只有一臺分機時，可以使用。
• g.分機發射的電流信號小
• 分機只在過零點附近發射電流，信號大小為3A，不會對電網產生影響，也不會干擾電力設備和用戶設備。
• h.精確的信號質量
• 電流傳輸在理想情況下不會衰減。但是由于線路上有分散并聯的電容，電容可以提供電流信號，就如同無功補償一樣。電流傳輸也會有信號衰減。
• 精確的信號質量測量，不僅可以在信號衰減40倍時能正常識別，還可以區別信號在開關之間串?dāng)_的大小，以確定是信號首先來自哪一個開關。
• i.電流的傳輸在相間串線信號很微弱,不會影響識別。在臺區間的串?dāng)_更 微弱，在實際的測試中，看不到臺區間的串?dāng)_信號。
• j.一屏顯示
• 所有內容一屏顯示，現場操作直觀簡便，不用翻屏；
• k.記憶設置
• 設置好工作模式后，關機再開機直接進入此工作模式。
• l.操作簡便，智能化判斷
• 分機開機自動發射一次。分機只需設置分機號、信道。
• 主機只需設置電流鉗、主機號、工作模式即可。
• 主機接收到信號后，根據信號質量，將最大信道質量的鉗子所在的相別、主機號、信號質量通過載波，發回分機。
• 當在一個臺區有多主機，且不止一個主機接收到信號時，分機可以接收到幾個主機發回的數據。分機根據信號質量大小，顯示最大信號質量的主機號、相別、信號質量。當最大的兩個信號質量差別很小時，會顯示兩個主機號，提請關注并改變方法再測試一次。
• m.方便使用的柔性鉗
• 柔性鉗，可以直接鉗住三相母排，也可鉗住三相開關的出線。
• 在信號衰減很大時，可以多繞一匝，將信號質量提高一倍。
• n.可以識別臺區、分支開關、開關箱、以及用戶端的相別；徹底查清電 力線走向。
• o.載波數據回復
• 使用國網認證的成熟的通訊模塊，并加大功率，以適應臺區識別的需要。
• p.多種電源選擇
• 可使用端子220V交流電源、外接交流電源、電池、充電器的方式給儀器供電。
• q.多種工作配置方式
• 在一個臺區，可同時工作的主機最多8臺，分機16臺?？赏瑫r檢查的開關為24個。
• 如果兩個臺區同時工作，第二個臺區的主機最多7臺。

主要技術參數
